Станок для фрезерования крестовых соединенийKSF-2E

Массив дерева
Массив дерева

Алю
Алюминий

GRP
Композиционный материал на стекловолокнистой основе

Композиционный материал на стекловолокнистой основе

ПВХ
ПВХ

МДФ
МДФ

Технология крестовых соединений от лидера рынка

KSF-2E является ведущим в мире полностью автоматическим специальным фрезерным станком с ЧПУ для эффективного производства крестовых соединений и комплектных рам.

До восьми агрегатов может быть задействовано для изготовления отличного качества и с идеальной обработкой крестовых соединений из массива дерева, алюминия, МДФ или пластика, и всех компонентов английской решетки.

Варианты обработки:

  • Фрезерование крестовых соединений отличного качества

  • Торцовка переплётов и стекольных штапиков по длине

  • Торцовка профиля рамы по длине

  • Безупречная фрезеровка торцов профиля крестового соединения

  • Сверление штапиков

  • Печать: непосредственно струйным или лазерным принтером, косвенно - принтером этикеток.

Функции и технические характеристики

  • Доступны в различных исполнениях по индивидуальному заказу и со специальными опциями.

  • Также доступен в специальном исполнении для производства исторических крестовых соединений.

  • Пильные и сверлильные агрегаты могут быть расположены вертикально и / или горизонтально.

  • Простая переналадка на разные размеры профиля профиля за счет автоматической регулировки высоты фрезерных агрегатов.

  • Радио-штангенциркель для прямой передачи размеров створки рам в программу станка.

  • Очень короткие сроки выполнения заказа.

  • Оператор может использовать самостоятельно созданные макросы для оптимизации KSF-2E в любое время и адаптации их к новым требованиям.

Станок для фрезерования крестовых соединений KSF-2E

Радио штангенциркель

Для прямой передачи ширины створки в программу станка.

Самостоятельно созданные макросы

Макросы, которые может легко создать оператор, делают адаптацию к новым требованиям и индивидуальную оптимизацию производственных процессов детской игрушкой.

Автоматизация

Гибкие этапы расширения позволяют полностью модернизировать автоматизацию до полностью автоматической работы. Для этого можно использовать подачу заготовок с программным управлением (например, магазины с поперечным конвейером

). Выгрузка заготовок (например, столы на выходе или ленточные транспортёры), а также специальные решения для клиентов.

Безопасность и охрана труда

Все процессы также оптимально спроектированы с точки зрения безопасности и соответствуют действующим стандартам (например, запирание кабины, аварийное отключение, мониторинг состояния простоя и т.д.). Также в комплекте поставки опционально мы можем поставить ограждение территории станка.

Надежность и долговечность

Благодаря стабильной конструкции нашего оборудования, нашему глубокому ассортименту производства и последовательному использованию высококачественных компонентов приводов от ведущих производителей (таких как Festo, Beckhoff и т.д.), Мы достигаем качества, надежности и долговечности, которые SHM Stegherr обеспечивает в машиностроительной отрасли.

Эксплуатация и управление

Программное обеспечение оборудования разработано и запрограммировано полностью собственными силами. Постоянно адаптируется к новому оборудованию и требованиям клиентов. Простое руководство пользователя. Интуитивное ручное управление через сенсорный экран или онлайн-управление. Интерфейс практически не зависит от языка. Навыки программирования не требуются.

Полная обработка крестовых соединений на одном станке

Все рабочие процессы на одном станке

  • Производство крестовых соединений самых разных конструкций и размеров.

  • Фрезерование торцов профиля переплёта.

  • Торцовка профилей перекладин по длине и рез под разными углами.

  • Торцовка штапика по длине рез под разными углами.

  • Торцовка профилей рамы по длине.

  • Отверстия для крепления штапиков.

  • Маркировка отдельных заготовок: непосредственно на заготовку струйным, лазерным или гравировальным устройством, косвенно – этикетировние.

Особенности

Идеальная форма

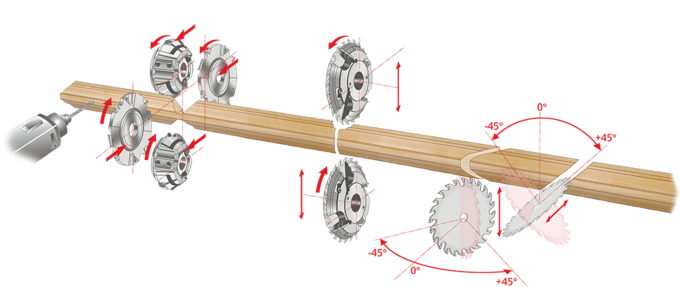

V-образная фрезеровка крестовых соединений выполняется за одну операцию с использованием верхнего и нижнего фрезерных агрегатов. Пазы фрезеруются третьим и четвертым фрезерными агрегатами (пазовальные агрегаты). Это создает идеальную форму соединений без сколов, которой и славятся наши станки для изготовления крестовых соединений.

Автоматическая регулировка высоты

Регулируемый по высоте фрезерный агрегат настраивается под соответствующую ширину профиля по программе с помощью сервооси.

Преимущество: Вы можете загружать в подающее устройство разные профили без переоснащения и замены профильных накладок.

Таким образом можно компенсировать возможные отклонения размеров профилей.

Абсолютно безупречное контрпрофилирование

Торцы профиля переплёта фрезеруются двумя высокоскоростными шпинделями противоположного вращения.

В результате получается идеальное контрпрофилирование торца без сколов.

Вертикальный и горизонтальный распил

Благодаря встроенному пильному агрегату штапики можно торцевать по длине в дополнении к профилям рамы.

Угол пиления можно регулировать по горизонтали или вертикали, в зависимости от выбранного типа агрегата. Для этого углы можно заранее установить вручную или по программе с помощью сервооси (опционально).

Крепежные отверстия для стекольного штапика

Отверстия для крепления стекольного штапика на транцевой раме могут быть выполнены с помощью дополнительного сверлильного агрегата.

Функции и дополнительные агрегаты

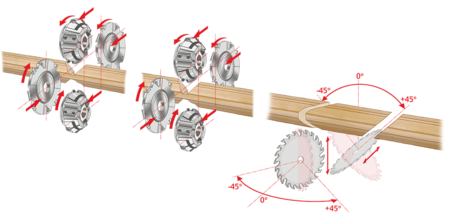

KSF-2E с двумя отдельными агрегатами для фрезерования крестовых соединений

KSF-2E также может быть оснащен двумя отдельными комплектными агрегатами для фрезерования крестовых соединений.

Это позволяет использовать два совершенно разных профиля и материала, такие как к примеру массив дерева и алюминий, можно обработать идеально и точно - без смены инструмента, на одном станке, время переналадки всего несколько секунд.

Фрезерный агрегат для плоских шкантов

При использовании плоского шканта станок можно оснастить специальным фрезерным агрегатом.

Фрезерование под элементы крепежа

KSF-2E также может быть укомплектован фрезерным агрегатом для фрезерования торцов крестовых переплётов или рам под крепёжные элементы (как фиксаторы, держатели и прочее).

Особое исполнение для исторических крестовых соединений

KSF-2E также доступен в нестандартном исполнении, специально предназначенной для изготовления исторических крестовых соединений.

Крепление крестовин с помощью шкантов

KSF-2E может быть укомплектован сверлильно-фрезерным агрегатом для фрезерования отверстий под шканты и держатели.

На первом месте и для алюминия

Помимо массива дерева, МДФ и пластика, алюминиевые профили также превосходно можно обрабатывать под крестовые соединения.

Автоматизация и управление

Автоматизация

Благодаря поперечному подающему конвейеру, оборудование может работать полностью в автоматическом режиме.

Конструкция транспортной ленты подающего конвейера адаптирована к соответствующим профилям.

Благодаря встроенной возможности регулировки податчика можно использовать различные профиля.

На видео Вы можете увидеть поперечный подающий конвейер в работе (полностью автоматический режим).

Точное позиционирование

Подвижная каретка (ЧПУ) позиционирует заготовку точно в запрограммированных позициях для обработки.

При измерении длины заранее определяется длина заготовки с точностью до десятых долей. Затем система управления станком использует опционально доступные программные модули для выполнения всех необходимых расчетов с целью достижения оптимального использования материала заготовки и идеального производственного процесса.

Дополнительные программные модули, например:

  • «Оптимизация процесса»

  • «Составляющая заготовка»

  • «Циклическое производство»

Удобное для пользователя управление

Мы постоянно адаптируем программное обеспечение, разработанное и запрограммированное на нашем предприятии, к новым компонентам и потребностям заказчиков.

Руководство пользователя простое; ручное управление через сенсорный экран или онлайн-управление очень интуитивно. Интерфейс в значительной степени не зависит от языка. Навыки программирования не требуются.

Различные интегрированные расчеты и графические модули также облегчают дополнительную работу.

Вспомогательные принадлежности

Этикетирование и гравировка

Заготовки в проходном режиме можно маркировать с помощью лазерного или струйного принтера, а в случае с материалами, на которые трудно напечатать, с помощью гравировального устройства.

Мы также предлагаем принтер этикеток в качестве недорогой альтернативы.

Все варианты совместимы с программным обеспечением станка и соответствуют Вашему заданию и потребностям.

Станки для фрезерования крестовых соединений от SHM Stegherr: мировые признаные лидеры.
